Voltímetro de tubo Philips GM6009
Ficha técnica
| Uso |
Civil |
| Marca |
Philips |
| Modelo |
GM6009 |
| Siglo |
XX |
| Década |
Década de los 50 |
| Año |
1956 |
| Vitrina |
002 Almacén 2 |
| Categoría |
Instrumentación |
| Subcategoría |
Medición |
| Referencia |
600369 |
| Medidas |
16 x 19,5 x 28,5 cm |
| Donado por |
Pascual Cruz Fernández |
Descripción

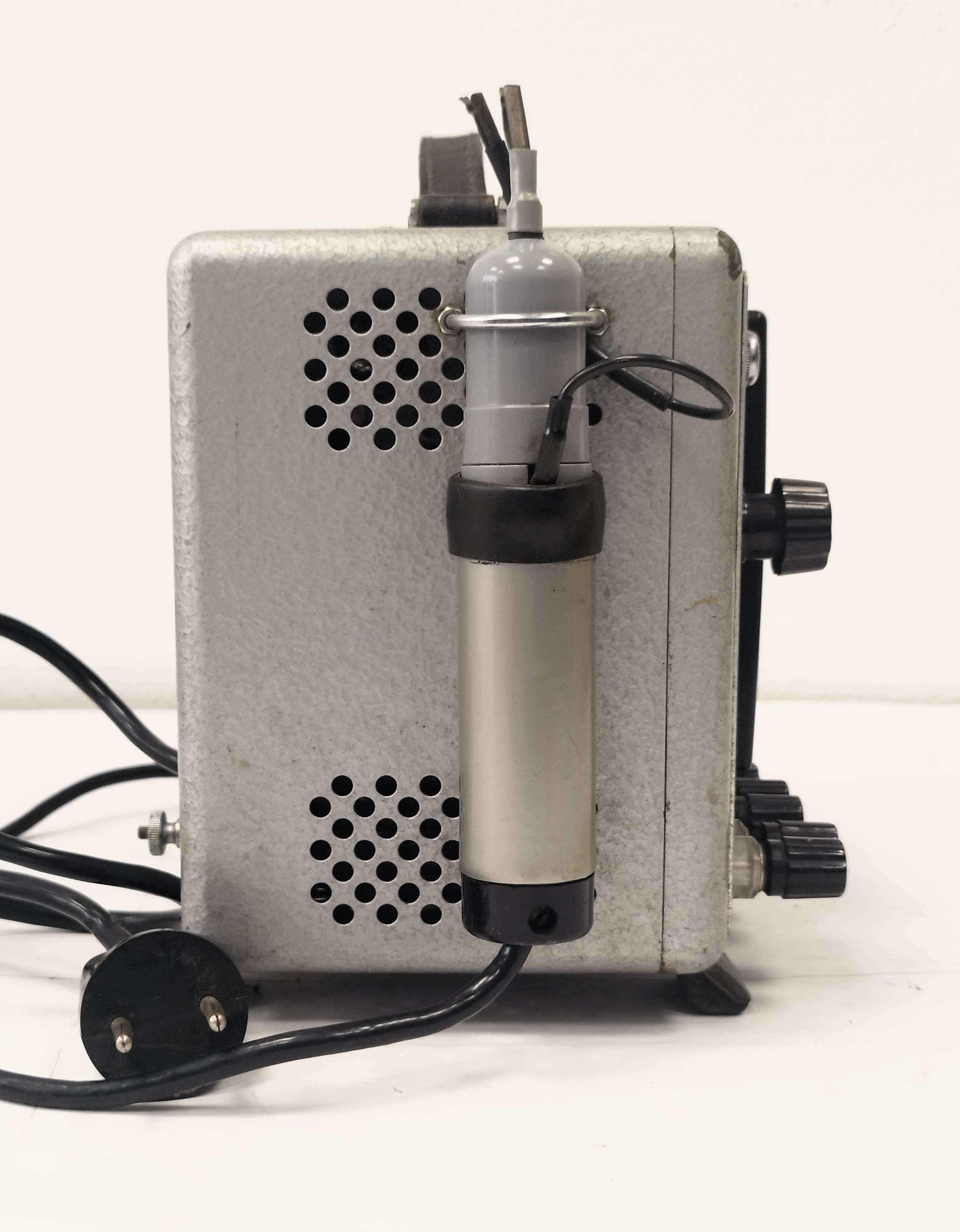

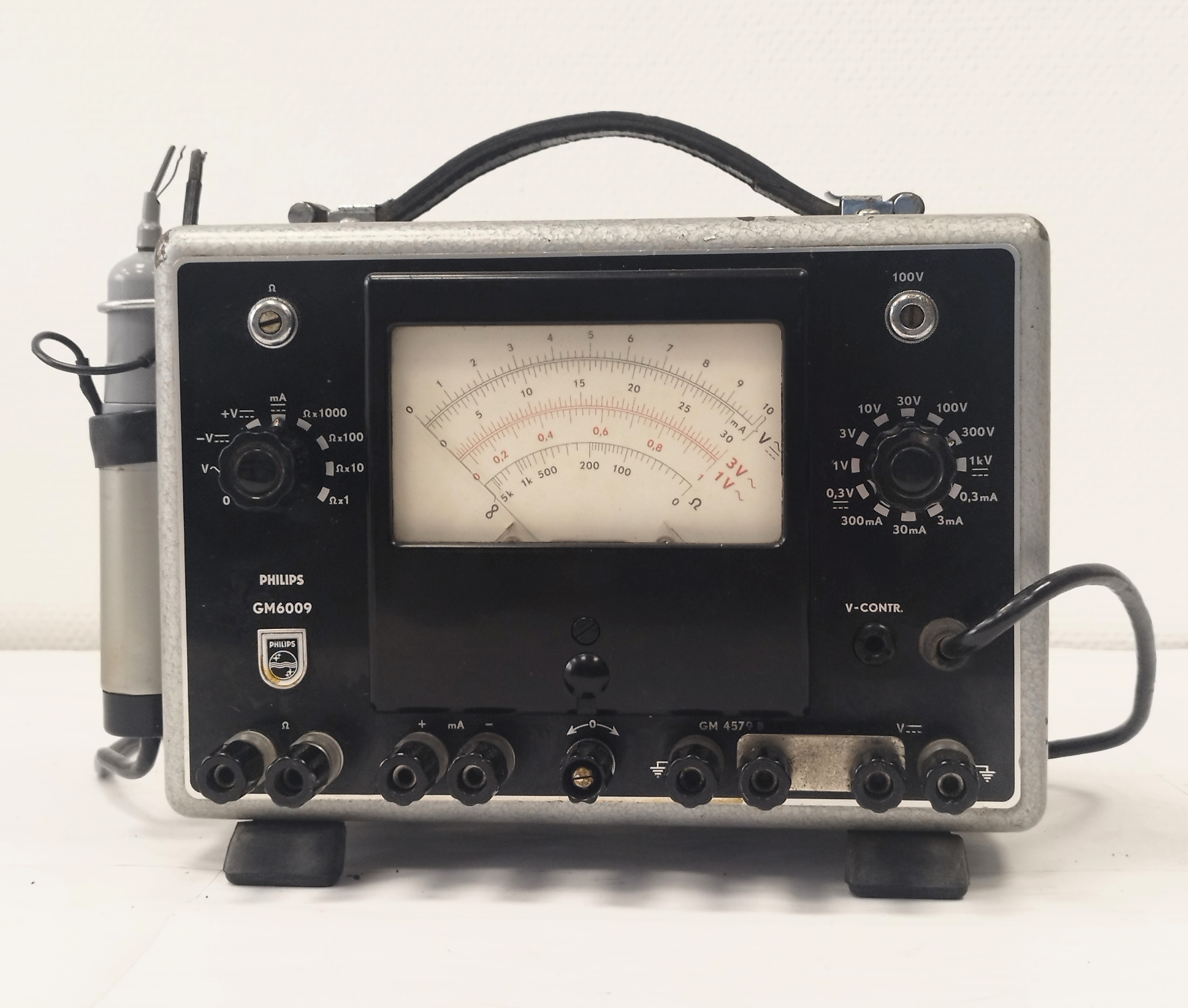

El voltímetro de tubo (VTVM) universal Philips GM6009 se utilizaba para medir voltajes de corriente continua (DC), voltajes de corriente alterna (AC) y resistencias. Emplea tubos de vacío (válvulas), incluyendo EAA91, E80CC, EZ80 y OB2, lo que le otorga una alta impedancia de entrada y sensibilidad. Sus rangos de medición varían de 0,3 V a 1 kV para corriente continua y de 1 V a 300 V para corriente alterna, y puede medir frecuencias de hasta 100 MHz con la sonda de CA especial. Mide corriente DC de 0,3 mA a 300 mA y resistencias desde 1 Ohm hasta 5 MOhm. Estos dispositivos son conocidos por su capacidad para medir en circuitos donde solo se puede extraer una corriente muy pequeña sin afectar los niveles de voltaje reales.
